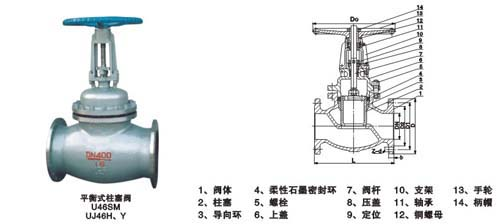

平衡式柱塞閥連接尺寸
U46SM-16C P R UJ467-16C P R
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D0
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
400
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
450
|
|
250
|
650
|
405
|
355
|
320
|
30
|
12-25
|
500
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-25
|
560
|
|
350
|
850
|
520
|
470
|
435
|
34
|
16-25
|
640
|
|
400
|
914
|
580
|
525
|
485
|
36
|
16-30
|
750
|
|
450
|
987
|
640
|
585
|
545
|
40
|
20-30
|
帶傘齒輪轉動
|
|
500
|
987
|
705
|
650
|
608
|
44
|
20-34
|
平衡式柱塞閥連接尺寸
U46SM-25C P R UJ467-25C P R
|
DN
|
L
|
D
|
01
|
D2
|
b
|
Z-φd
|
DO
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
400
|
|
200
|
600
|
350
|
310
|
278
|
34
|
12-25
|
450
|
|
250
|
650
|
425
|
370
|
332
|
36
|
12-30
|
500
|
|
300
|
750
|
485
|
430
|
390
|
40
|
16-30
|
560
|
|
350
|
850
|
550
|
490
|
448
|
44
|
16-34
|
640
|
|
400
|
914
|
610
|
550
|
505
|
48
|
16-34
|
750
|
|
450
|
987
|
660
|
600
|
555
|
50
|
20-34
|
帶傘齒輪轉動
|
|
500
|
987
|
730
|
660
|
610
|
52
|
20-41
|
柱塞截止閥的密封圈材料
|
本體
|
堆焊
|
|
304
|
316
|
Monel
|
507鉬
|
鈷鉻鎢
|
鈷鉻鉬
|
柱塞截止閥的上密封圈材料
|
聚四氟乙烯
|
|
含氟柔性石墨
|
|
對位聚苯
|
|
含碳纖維柔性石墨
|
柱塞截止閥的閥體材料
|
鑄鋼
|
不銹鋼
|
含鉬不銹鋼
|
蒙乃爾
|
|
WCB
|
CF8(304)
|
CF8M(31 6)
|
|
柱塞截止閥的實驗壓力
|
實驗項目
|
實驗介質
|
實驗壓力
|
|
壓強實驗
|
水
|
1.5PN
|
|
高壓密封實驗
|
水
|
1.1PN
|
|
低壓氣密封實驗
|
氣
|
0.5-0.7MPa
|
|
