結構及特點

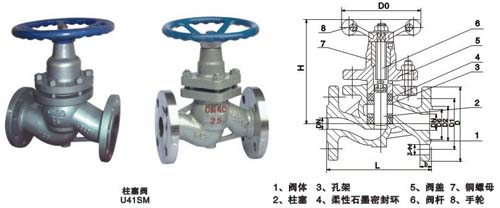

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
安裝和維修
●本公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
●經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
●在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
柱塞閥的閥體材料
|
鑄鋼
|
鑄鐵
|
不鐵鋼
|
含鉬不鐵鋼
|
|
WCB
|
HT200
|
CF8（304）
|
CF8M（316）
|

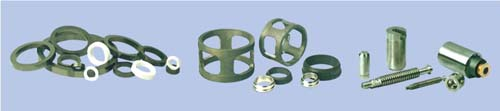

柱塞閥的密封圈材料
|
上密封圈材料
|
下密封圈材料
|
|
四氟乙烯加柔性石墨（PTFE）
|
四氟乙烯加柔性石墨（PTFE）
|
法蘭連接柱塞閥的主要結構尺寸
|
1.6MPa U41SM-16Z U41SM -16C U41SM-16P/R
|
|
公稱通徑 DN(mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
主要外
形尺寸
及連接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
320
|
375
|
435
|
|
b
|
14
|
14
|
14
|
16
|
16
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
12-φ23
|
12-φ25
|
12-φ25
|
16-φ25
|
|
H
|
133
|
140
|
165
|
180
|
200
|
226
|
267
|
300
|
340
|
388
|
410
|
498
|
580
|
985
|
110
|
|
重量
|
kg
|
3.6
|
4.5
|
6
|
8.8
|
12
|
16
|
22
|
30
|
42
|
62
|
88
|
155
|
240
|
330
|
540
|
|
2.5-MPa U41SM-25 U41SM-25P U41SM-25R
|
|
公稱通徑 DN(mm
|
l 15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
主要
外形
尺寸
及連
接尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
278
|
332
|
390
|
448
|
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
34
|
36
|
40
|
44
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ25
|
12-φ30
|
16-φ30
|
16-φ34
|
|
H
|
133
|
140
|
165
|
180
|
200
|
230
|
230
|
300
|
340
|
388
|
410
|
498
|
580
|
1000
|
1130
|
|
重量
|
kg
|
3.6
|
4 5
|
6
|
8.8
|
12
|
16
|
22
|
32
|
42
|
70
|
95
|
180
|
260
|
350
|
570
|
|
4.0-MPa U41SM-40 U41SM-40P U41SM-40R
|
|
公稱通徑 DN(mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
主要
形尺
及連接尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
375
|
445
|
510
|
570
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
320
|
385
|
450
|
515
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
282
|
345
|
408
|
465
|
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
313
|
364
|
422
|
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
32
|
42
|
46
|
52
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ30
|
12-φ34
|
16-φ34
|
16-φ34
|
|
H
|
133
|
140
|
165
|
180
|
200
|
230
|
267
|
300
|
340
|
388
|
410
|
498
|
580
|
1000
|
1130
|
|
重量
|
kg
|
3.6
|
4.5
|
6
|
8.8
|
12
|
16
|
22
|
32
|
42
|
70
|
95
|
180
|
260
|
480
|
690
|
|
