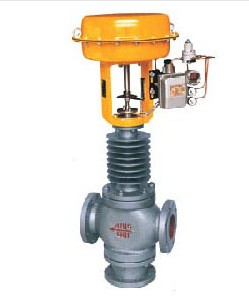

• 氣動三通調節閥

• 產品型號 : ZJHF(H)
• 產品系列 : 調節閥

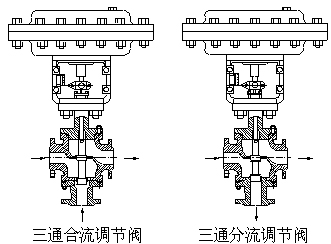

ZJHF（H）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。

訂購產品

詳細介紹



型號：	ZJHF(H)	口徑：
壓力：		材質：

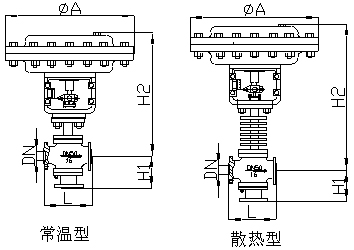

ZJHF（H）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。 一、閥體 閥體形式：三通鑄造球型閥 公稱通徑：25—300mm 公稱壓力：PN1.6 4.0 6.4MPa 連接形式：法蘭式按JB78-59 JB79-59 材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti   二、上閥蓋 常溫型：-20~+200℃ 散熱型：-40~+450℃ 壓蓋形式：螺栓壓緊式 填料:V型聚四氟乙烯填料,柔性石墨。 三、閥內組件 閥芯型式：V型缺口芯 流量特性：線性或等百分比 材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 四、執行機構 型 式：多彈簧式薄膜執行機構 膜片材料：丁晴橡膠夾增強滌綸織物 彈簧范圍：0.02~0. 1、0.04~0.20MPa 供氣壓力：0.14 0.16 0.28MPa 氣源接頭：M10×1 環境溫度：-30~+70℃ 五、性能 泄漏量：符合標準ANSIB 16.104IV級，小于額定Kv值的0.01% 基本誤差：±1% 回 差：1%（帶定位器） 3%(不帶定位器) 線 性：±1% (帶定位器) ±5%(不帶定位器)備注：使用V型聚四氟乙烯填料 可調范圍：30:1 六、流量系數Kv值和行程 公稱通徑 25 32 40 50 65 80 100 125 150 200 250 300 閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300 額定Kv值 合流閥 6.3 8.5 13 21 34 52 85 135 210 340 535 800 1280 分流閥             135 210 340 535 800 1280 額定行程 16 25 40 60 100 七、允許壓差值 1、氣動三通薄膜合流閥   執行機構 供氣壓力MPa 彈簧范圍MP 定位器       允許壓差（MPa） 閥座直徑 20 25 40 50 65 80 100 125 150 HA2   0.14 0.02~0.10 有   0.79 0.49 0.33 0.20 0.12 0.09 0.05 － － 0.35 0.08~0.24 0.041.6 3.50.99 2.3（0.67） 1.40.39 0.86(0.24) 0.62(0.18) 0.34(0.10) － － HA3   0.14 0.02~0.10 － － 0.59 0.35 0.22 0.16 0.09 0.05 0.04 0.35 0.08~0.24 － － 4.0（1.2） 2.50.71 1.53(0.43) 1.1(0.31) 0.02(0.18) 0.30(0.10) 0.27(0.08) HA4 0.14 0.02~0.10 － － － － 0.37 0.26 0.15 0.10 0.06 0.35 0.08~0.24 － － － － 2.7（0.76） 1.9(0.54) 1.07(0.30) 0.69(0.20) 0.47(0.13) 備注：①下面數字為分流場合壓差，其余為合、分流相同 2、氣動三通薄膜分流閥 執行機構   供氣壓力 彈簧范圍 定位器 允許壓差（MPa）   閥座直徑 80 100 125 150 HA2 0.14 0.02~0.10 有 0.09 0.05 － － 0.35 0.08~0.24 有 0.62 0.34 － － HA3 0.14 0.02~0.10 有 0.16 0.09 0.05 0.04 0.35 0.08~0.24 有 1.1 0.62 0.39 0.27 HA4 0.14 0.02~0.10 有 0.26 0.15 0.10 0.06 0.35 0.08~0.24 有 1.9 1.07 0.69 0.47 八、法蘭距離和外形尺寸 公稱通徑DN 合流（ZJHH） 分流（ZJHF） ?A L H2 H1 L H2 H1 PN（MPa） PN（MPa） PN（MPa） PN（MPa） 1.6 4.0 6.4 常溫 中溫 1.6 4.0 6.4 1.6 4.0 6.4 常溫 中溫 1.6 4.0 6.4 25 285 185 190 200 615 763 140   150   160   185   190   200   615   763   140   150   160   32 285 200 200 210 622 773 150 160 170 200 200 210 622 773 150 160 170 40 285 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180 50 285 250 255 265 640 791 180 190 200 250 255 265 640 791 180 190 200 65 360 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220 80 360 300 310 320 879 1042 210 230 240 300 310 320 885 1050 225 250 265 100 360 350 360 370 873 1036 220 250 260 350 360 370 900 1060 245 275 285 125 470 410 430 440 1029 1244 260 300 300 410 425 440 1050 1265 285 320 325 150 470 450 465 475 1046 1261 280 320 320 450 460 475 1060 1275 305 340 345 200 470 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410 250 600 635 660 670 1451 1641   474 474 635 660 670 1505 2800       300 600 720 740 770 1512 1760   584 584 720 740 770 1545 1820       九、型號編制說明 Z J H F 16 C G K 自控閥門 執行機構： 執行機構： 閥門結構類型： 公稱壓力： 閥體材質： 溫度類型： 作用型式：   J：表示精小型 多彈簧氣動薄膜 F：表示分流閥 16：表示1.6MPa C：表示碳鋼 G：中溫型常溫省略 K：表示氣開型       N：表示合流閥 25：表示2.5MPa P：表示碳鋼   B：表示氣關型       M：表示角形閥 40：表示4.0MPa               64：表示6.4MPa       十、訂貨須知 1.型號與名稱 2.公稱通徑+閥座直徑或所要求的Kv 3.公稱壓力和法蘭連接型式 4.閥體和閥內組件材料,表面硬化處理要求 5.上閥蓋型式 6.執行機構型號和供氣壓力 附件:電氣閥門定位器,空氣減壓閥 7.流體流動方向(合流、分流) 8.特殊要求 9.流體名稱、溫度和比重 10.正常流量和最大流量 11.流體壓力,進口壓力和出口壓力 12.流體粘度,流體是否有固體雜質
