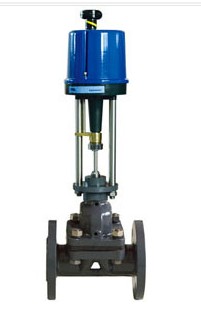

ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。 |
一、主要技術參數
執行機構：PSL智能型直行程執行機構、3810電動執行機構，詳細資料請參閱對應執行機構
電源：220V±10%50Hz
防護等級：IP65基本誤差：±1.0%
死區：≤±1.0%回差：≤±1.0%
閥體公稱通徑：25~100mm公稱壓力：1.0MPa
二、技術參數
☆閥體襯里和隔膜材料的組合
三、外形尺寸、重量 注：接管法蘭標準：JB/T79.1-94
|
公稱通徑（mm）
|
H1（mm）
|
L（mm）
|
H（mm）
|
重量（Kg）
|
四、型號編制說明
|
Z
|
D
|
S
|
G
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
五、定貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號 10.其它特殊要求
|
