結構特點和應用范圍

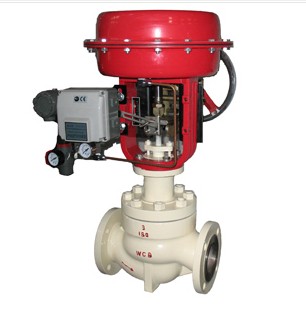

      CV3000-HCB籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。
      本產品符合GB/T4213-92。

技術參數和性能指標

閥    體

    型    式    直通鑄造球形閥
    公稱通徑    100～300mm
    公稱壓力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    連接型式    法蘭連接：FF、RF、RJ、LG
                法蘭標準：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
                焊接連接：對接焊BW
    材    料    ZG25 ZG1Cr18Ni9Ti
                ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
    上 閥 蓋    常溫型（P）：-17～+230℃  伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸長Ⅱ型（EⅡ）：整體式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料

閥內組件

    閥芯型式    先導式閥芯
    材    料    17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金

執行機構

    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    0.02～0.10MPa、0.08～0.24MPa
    供氣壓力    0.14、0.16、0.28、0.35MPa
    氣源接口    Rc  1 4
    環境溫度    -30～+70℃

閥作用型式     氣—關式或氣—開式

附    件       定位器、手輪機構、氣動閥位傳送器等

性    能

    泄 漏 量    符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
    回    差    3%（不帶定位器）、1%（帶定位器）
    基本誤差    ±5%（不帶定位器）、±1%（帶定位器）
                注：采用標準的V型聚四氟乙烯填料時

可調范圍       50：1
